Allumez votre ordinateur, le système lance le processus de POST

(Power On Self Test). Quand le message ci-dessous apparaît à l’écran,

appuyez sur le bouton <DEL> pour entrer dans le setup.

DEL:Setup F11:Boot Menu F12:Network boot TAB:Logo

Si le message disparaît avant que vous ne puissiez entrer dans le setup,

redémarrez votre ordinateur en appuyant sur le bouton RESET. Vous pouvez

aussi utiliser simultanément la combinaison de touches : <Ctrl>, <Alt>, et

<Suppr>.

Vous pouvez choisir le premier élément de boot sans entrer dans le

setup, pour cela il suffit d’appuyer sur la touche <F11> quand le message

apparaît à l’écran (voir exemple ci-dessus).

Le message de POST passe très rapidement, si vous n’avez pas le temps

d’appuyer sur la touche <F11>, redémarrez votre PC et appuyez de nouveau

sur <F11> pendant 2 ou 3 secondes pour activer le menu de boot comme

indiqué ci-dessous.

Le menu de boot va vous indiquer tous les éléments qui peuvent être

sélectionnés. Choisir celui que vous voulez en utilisant les flèches pour

vous déplacer et en appuyant sur <Enter> pour sélectionner. Les système va

alors booter à partir de cet élément. Cela ne change rien aux éléments du

BIOS, le seul changement est que lors du prochain démarrage, le boot se fera

à partir de cet élément.

Floppy : 1st Floppy

IDE-0 : IBM-DTLA-307038

CDROM : ATAPI CD-ROM DRIVE 40X M

[Up/Dn] Select [RETURN] arrière [ESC] cancel

Cette fonction permet le paramétrage des éléments standards du BIOS.

Cette fonction permet de paramétrer des éléments avancés du Bios.

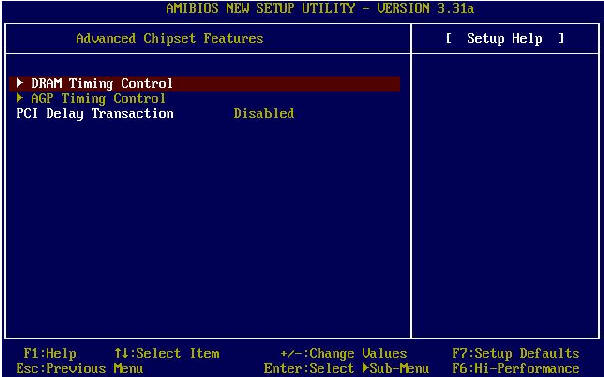

Cette option vous permet de paramétrer les éléments relatifs au registre

du chipset, permettant ainsi d’optimiser les performances de votre système.

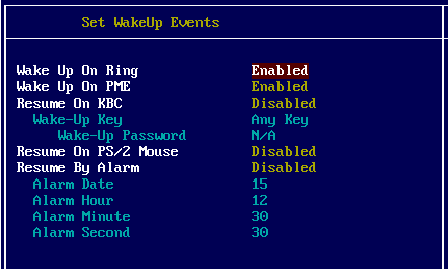

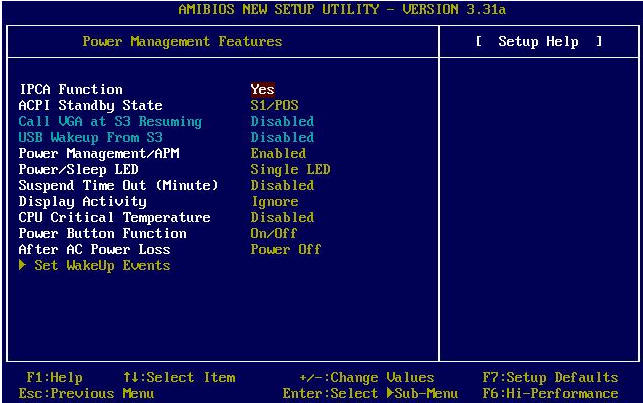

Utilisez ce menu pour appliquer vos choix en ce qui concerne le power

management.

Une fois entré dans l’AMIBIOS NEW SETUP UTILITY, le menu suivant

apparaît à l’écran. Le menu principal offre 12 fonctions configurables ant

deux choix de sortie. Utilisez les flèches pour vous déplacer à l’intérieur du

menu et appuyez sur <Enter> pour accéder au sous-menu.

Apparaît si votre système supporte PNP/PCI.

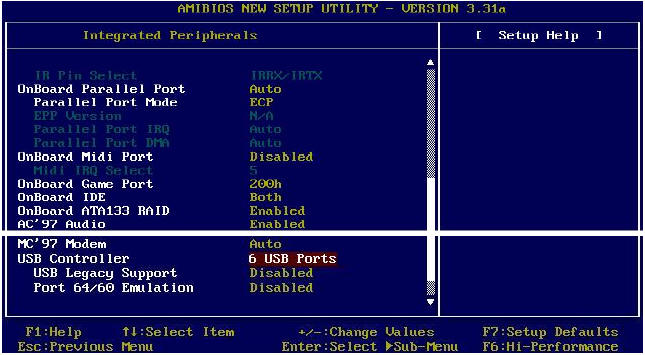

Utilisez ce menu pour changer les choix relatifs aux périphériques intégrés.

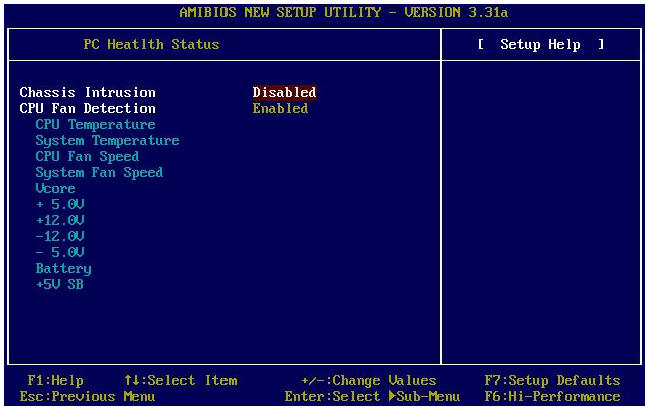

Cette option vous permet de visualiser l’état des éléments présents dans votre

système.

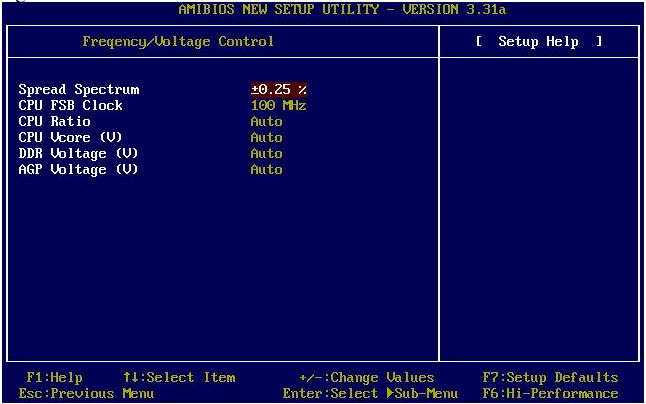

Utilisez ce menu pour spécifier les paramètres que vous désirez utiliser en ce

qui concerne le contrôle fréquence/voltage.

Utilisez ce menu pour entrer un mot de passe Superviseur.

Utilisez ce menu pour entrer un mot de passe Utilisateur.

Utilisez ce menu pour charger les valeurs du BIOS qui donnent les meilleures

performances, mais la stabilité du système pourrait être affectée.

Utilisez ce menu afin de charger les valeurs définies en usine pour le BIOS,

offrant ainsi des performances stables.

Les modifications sont enregistrées dans le CMOS avant la sortie du setup.

Les modifications sont abandonnées avant la sorti du setup.

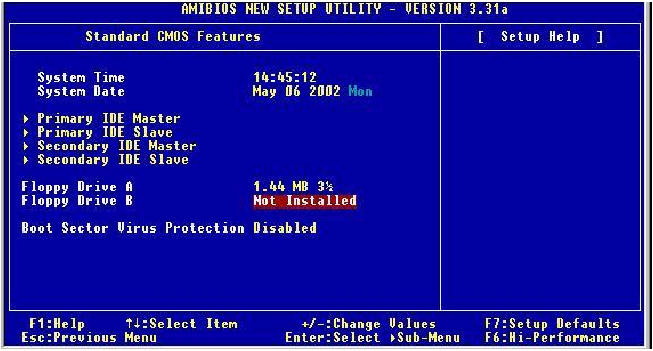

Le menu STANDARD CMOS SETUP est divisé en 9 catégories. Chacune

d’elle pouvant contenir un ou plusieurs sous-menu. Utilisez les flèches

<PgUp> ou <PgDn> pour vous déplacer.

Vous pouvez entrer la date, le format de celle-ci est : <jour><mois> <date>

<année>.

Vous pouvez entrer l’heure, le format de celle-ci est <heure> <minute>

<seconde>.

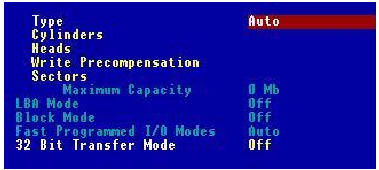

Appuyez sur PgUp/<+> ou PgDn/<-> pour choisir le type du disque dur. Les

spécifications du disque dur apparaîtront sur la droite en fonction de votre

selection.

Type Choix des paramètres du HDD

Cylinders Entrer le nombre de cylinfres

Heads Entrer le nombre de têtes

Write Precompensation Cylindre de précompensation

Sectors Entrer le nombre de secteurs

Maximum Capacity Lecture de la capacité maximale du HDD

LBA Mode Choisir Auto pour un disque dur

> 512 MB sous Windows et DOS, ou

Disabled sous Nerware et UNIX

Block Mode Choisir Auto pour accrpître les

performances du disque dur

Fast Programmed I/O Choisir Auto pour augmenter les

performances du disque dur en optimisant

le hard disk timing

32 Bit Transfer Mode Active le 32 bit pour augmenter le taux de

transfert du disque dur IDE

Permet de sélectionner le lecteur de disquette A/B (3 1/2). Les options sont :

Aucun, 360k, 760k, 1,2M, 1,44M, 2,88M.

Cet élément permet la mise en place du dispositif d’alerte (Virus Protection)

au niveau du boot sector du disque dur IDE. Choisir Enable, permet l’envoi

d’un message et d’un bip sonore s’il y a une tentative d’écriture sur la table

de partition du boot sector. Les choix sont : Disabled et Enabled.

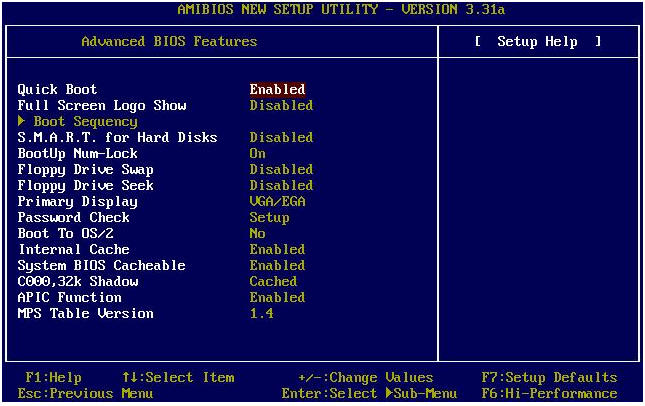

Choisir Enabled permet au système de booter dans les 5 secondes, puisqu’il

passera le contrôle de certains éléments. Les options disponibles sont :

Enabled et Disabled.

Cette fonctin vous permet d’activer l’apparition du logo de la société à

l’écran de boot. Les choix sont :

Disabled Montre le message de POST au boot.

Enabled Montre une image à l’écran de boot.

Appuyez sur <Enter> pour accéder au sous-menu.

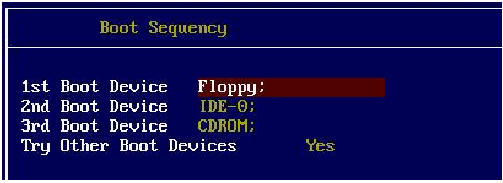

Ceci permet de choisir sur quel élément le système doit "booter" :

DE0 arrière à partir du 1er disque dur

IDE1 arrière à partir du 2e disque dur

IDE2 arrière à partir du 3e disque dur

IDE3 arrière à partir du 4e disque dur

Floppy arrière depuis le lecteur de disquette

ARMD-FDD arrière depuis LS-120/ZIP-100/ZIP-250.

ARMD-HDD Le système boot depuis un élément ARMD, tel

qu’un MO ou un ZIP.

CDROM arrière depuis le CD-ROM

Legacy SCSI arrière depuis le SCSI

Legacy NETWO arrière depuis le réseau

BBS-0 arrière depuis le premier matériel compatible BBS

(BIOS arrière Specification).

BBS-1 arrière depuis le second matériel compatible BBS

(BIOS arrière Specification).

BBS-2 arrière depuis le troisième (BIOS arrière Specification).

BBS-3 arrière depuis le quatrième matériel compatible BBS

(BIOS arrière Specification).

USB FDD Le système boot à partir de l’interface floppy USB.

USB CDROM Le système boot à partir de l’interface CD-ROM en

USB.

USB HDD Le système boot à partir de l’interface du disque dur

USB

USB RMD-FDD Le système boot à partir d’une interface USB ARMD,

tel que LS-120 ou ZIP - fonctionne comme un floppy.

USB RMD-HDD Le système boot à partir d’une interface USB ARMD,

tel que MO ou ZIP - , fonctionne comme un disque

dur.

Disabled Désactive la séquence.

A Noter: Les choix disponibles pour "1st/2nd/3rd Boot Device" varient

en fonction des matériels présents sur votre PC.

Choisir Yes autorise le système à "booter" sur d’autres périphériques si le

système n’arrive pas à "booter" sur le 1er, 2ème et 3ème choix.

Permet l’activation de S.M.A.R.T. (Self-Monitoring Analysis & Reporting

Technology). S.M.A.R.T est utile pour surveiller l’état de votre ou vos

disques durs en vous avertissant des défaillances du disque dur. Cela vous

permet de déplacer vos données sur un autre disque dur par exemple, avant

que le disque à problème ne devienne inutilisable. Les choix sont Enabled et

Disabled.

Cet élément permet de sélectionner l’état de Num Lock (vérouillage

numérique) quand le système est en fonction. Mettre sur "On" active le

"Num Lock". Mettre sur "Off" permet l’utilisation des flèches sur le pavé

numérique. Les choix sont On et Off.

Choisir Enabled permet d’intervertir les lettres attribuées aux lecteurs de

disquettes A et B.

En choisissant Enabled indique au BIOS qu’il faut chercher le lecteur A

avant de démarrer le système. Les choix sont Disabled et Enabled.

Ceci configure le sous-ensemble primaire d’affichage dans l’ordinateur. Les

Vous pouvez ainsi spécifier le type de mot de passe pour la protection de

l’AMIBIOS. Les choix : voir le tableau ci-dessous.

Ceci vous permet d’exploiter le système d’exploitation Os/2® avec la DRAM

supérieure à 64MB. Quand vous choisissez la valeur No, vous ne pouvez

exploiter le système comme indiqué à la ligne ci-dessus, sauf si vous

choisissez Yes.

La mémoire cache est une mémoire additionnelle plus rapide que la mémoire

DRAM (system memory). Quand le CPU a besoin de données, le système

transfert celles-ci de la DRAM vers la mémoire cache lui permettant ainsi un

accès plus rapide à l’information. On peut activer ou désactiver le cache

interne. En choisissant Enabled cela augmente les performances du

système.

AMIBIOS copie toujours le BIOS système de la ROM dans la RAM pour

une exécution plus rapide. En choisissant Enabled cela permet l’écriture et la

lecture sur le segment de mémoire RAM F0000h depuis la mémoire cache.

Les choix sont Enabled et Disabled.

Cet élément indique comment le contenu de l’adaptateur de la ROM est

nommé dans l’élément manipulé. Les choix sont les suivants :

Cet élément est utilisé pour activer ou désactiver l’APIC (Advanced Programmable

Interrupt Controller). Etant donné la compatibilité de la PC2001,

le système est autorisé à fonctionner en mode APIC. Les choix sont :

Enabled et Disabled.

Cet élément permet de choisir la version de MPS (Multi-Processor

Specification) que doit utiliser le système d’exploitation. Vous devez choisir

une version qui est supportée par votre système d’exploitation. Pour la

trouver, il vous suffit de consulter la documentation fournie avec votre

système d’exploitation. Les choix sont 1.4 et 1.1.

Appuyez sur <Enter> et le sous-menu apparaît.

Cet élément montre la fréquence actuelle du CPU.

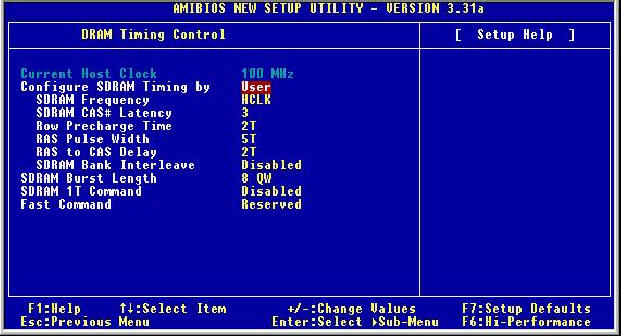

Indique si la DRAM timing est contrôlée par le SPD (Serial Présence Détecte)

EEPROM sur le module DRAM. Choisir SPD active SDRAM Frequency,

SDRAM CAS# Latency, Row Precharge Time, RAS Pulse Width, RAS to CAS

Delay et SDRAM Bank Interleave seront automatiquement déterminés par le

Bios selon la configuration du SPD. Choisir User permet à l’utilisateur de

configurer les éléments manuellement.

Utilisez cet élément pour configurer la fréquence d’horloge de la SDRAM

installée. Les choix sont : SPD, HCLK. HCLK+33, HCLK+66.

Cette fonction contrôle le délai (en cycle d’horloge) entre le moment où la

SDRAM reçoit une requête et le moment où elle la lit. Les choix sont : 2 et 3.

2 augmente les performances du système tandis que 3 offre des performances

stables.

Cet élément contrôle le nombre de cycles pour la Row Address Strobe

(RAS). Si le temps accordé à la RAS est trop court pour accumuler sa charge,

alors elle ne pourra retenir les informationsns. Cette fonction ne fonctione

que quand de la DRAM synchrone est installée dans le système. Les choix

sont : 2T et 3T.

Cet élément permet de choisir le nombre de cycles d’horloge alloué pour la

RAS, en fonction des spécifications de la DRAM. Moins il y a de cycles

d’horloge, plus la DRAM est performante. Les choix sont : 6T, 5T.

Quand la DRAM est rafraîchit, les lignes et les colonnes sont adressées

séparément. Ceci permet ainsi de déterminer le temps de transition entre la

RAS (row address strobe) et la CAS (column address strobe). Moins il y a de

cycles d’horloge, plus la DRAM est performante. Les choix sont : 3T et 2T.

Ceci permet de choisir entre 2-bank et 4-bank interleave pour la SDRAM

error photo 3-15

Driving. Il est fortement recommandé de choisir Auto afin d’éviter de causer

une erreure système.

Cet élément permet d’activer l’AGP driving force.

Active ou désactive le dispositif AGP Fast Write. La technologie Fast Write

permet au CPU d’écrire directement sur la carte graphique sans passer par la

mémoire système. Choisir Enabled uniquement dans le cas ou la carte

supporte cette fonction.

Cet élément permet de déterminer la taille d’ouverture de l’AGP. L’ouverture

correspond à une partie de la plage d’adresse mémoire PCI dédiée pour

l’adresse de mémoire graphique. Les choix sont : 4, 8, 16, 32, 64, 128 et

256MB.

Cet élément permet à l’utilisateur d’entrer un statut d’attente dans les cycles

d’écriture dans l’AGP. Les choix sont Enabled et Disabled.

Cet élément permet à l’utilisateur d’entrer un statut d’attente dans les cycles

de lecture dans l’AGP master. Les choix sont : Enabled et Disabled.

Vous pouvez activer ou désactiver la fonction de synchronisation de l’AGP

Read. Les choix sont : Enabled et Disabled.

Le chipset comporte un buffer 32 bits de post-écriture, afin de supporter les

différences de vitesse de bus. Activée, cette option permet une

compatibilité avec la spécification PCI 2.1. Les choix sont Enabled et

Disabled.

Cette option permet d’activer ou non l’ACPI Advanced Configuration and

Power Management (configuration avancée de la gestion de l’alimentation).

Si votre OS est compatible ACPI, comme Windows 98SE/2000/ME,

choisissez Yes. Les options disponibles sont : Yes et No.

Cet élément spécifie le mode pour la fonction ACPI. Si votre OS supporte

l’ACPI, tel que Windows 98SE, Windows ME et Windows 2000, vous pouvez

choisir le mode Standby en S1(POS) ou S3(STR). Les options sont :

S1/POS Arrêt de l’alimentation.

S3/STR Arrêt de l’alimentation avec conservation de la

mémoire. Ces paramètres seront utilisés pour rebooter.

Auto Le BIOS détermine automatiquement le meilleur mode.

(Les éléments relatifs à la fonction S3 décrite dans cette section ne sont

disponible que si votre BIOS supporte le mode S3).

Choisir Enabled permettra une initialisation de la carte VGA lorsque le système

sortira d’un état de veille (S3). Le système de "resume time" est is raccourci

losque la fonction est désactivée, mais votre système va avoir besoin d’un

driver AGP pour initialiser la carte VGA. Si le driver AGP de la carte ne supporte

pas la fonction d’initialisation, l’affichage ne sera pas normal ou ne fonctionnera

pas une fois sorti de la position de veille S3.

Cet élément donne la possibilité de démarrer (Wake up) le système à partir de

l’état de mise en veille S3 S3 est un mode STR (Suspend to RAM). Les choix

Choisir Enabled permet d’activer le dispositif de gestion d'énergie (APM =

Advanced Power Management) . Les choix sont : Enabled et Disabled.

Cet élément indique au système comment utiliser le power LED pour indiquer

l’état de veille. Les options disponibles sont :

Single LED La LED est éteinte pour indiquer l’état de veille.

Dual LED La LED change de couleur pour indiquer l’état de veille.

Après une période d’inactivité du système, tous les éléments à l’exception du

CPU se coupent. Les options sont : Disabled, 1, 2, 4, 8, 10, 20, 30, 40, 50, 60.

Ces éléments permettent de spécifier si le BIOS va gérer l’activité d’un

périphérique ou composant déterminé. En position to Monitor, toutes les

activités détectées sur le périphérique ou composant déterminé va sortir/faire

entrer le système en veille. Les choix sont : Monitor, Ignore.

Si la température du CPU dépasse une limité déterminée à l’avance dans le

Bios, le mécanisme d’alerte sera alors activé. Cela vous permet d’éviter les

problèmes liés à la surchauffe (détérioration du CPU).

Cet élément permet de spécifier la fonction du bouton allumer/éteindre.

Les choix sont :

On/Off fonction normale du bouton (allumer/éteindre).

Suspend En appuyant une fois sur le bouton, le PC se met en

mode veille , mais si vous pressez plus de 4 secondes,

le PC s’éteind.

Cet élément permet de spécifier comment le système doit se comporter après

une coupure de courant. Les options disponibles sont :

Power Off Laisse l’ordinateur en l’état.

Power On Reboot l’ordinateur

Last State Restore les paramètres tels qu’ils étaient avant

l’interrutpion.

Appuyez sur <Enter> et le sous-menu apparaîtra.

Ces éléments permettent de spécifier si le système doit être éveillé par l’activité

ou la réception d’un signal en provenance d’un périphérique.

Les choix sont : S3, Disabled.

En choisissant Enabled, le dispositif autorise le système à redémarrer,

lorsqu’il est en veille, et ce grâce à un signal envoyé par le modem ou un

autre dispositif PME (Power Management Event). Cependant pour activer la

fonction "Wake Up On Ring", vous devez installer un modem suportant

cette fonction. Les choix sont: Enabled et Disabled.

Cet élément permet d’activer/désactiver la fonction de boot à partir d’une heure/

date à partir du mode (S5). Les options sont : Enabled, Disabled.

Si Résume By Alarm est activé, le système va démarrer automatiquement à

une date/heure/minute/seconde spécifiée par l’utilisateur. Les choix pour

chaque élément sont :

Date 01 ~ 31, tous les jours

Heure 00 ~ 23

Minute 00 ~ 59

Vous pouvez configurer manuellement les IRQ du bus PCI. Les pages suivantes

vous indiquent les tenants et aboutissants des différentes options afférentes

au Plug’n Play.

En position YES, le bIOS va initialiser automatiquement les cartes PnP

utilisées lors du boot (VGA, IDE, SCSI). Le reste des cartes sera initialisé par

le BIOS va initialiser toutes les cartes PnP. Choisissez Yes si l’OS est Plug &

Play.

l’ESCD (Extended System Configuration Data) NVRAM (Non-volatile

Random Access Memory) se trouve où le BIOS place les information de

ressource pour chaque dispositif PNP et non PNP dans un format de chaîne

binaire. Quand cet élément est sur Yes, le système va remettre les bonnes

valeurs une fois le système redémarré, mais après il se remet

automatiquement sur No.

Cet élément permet de contrôler la durée pendant laquelle un matériel sur le

PCI peut communiquer avec le bus avant de passer la main à un autre

matériel sur un autre PCI. En position higher values, tous les matériels sur les

PCI peuvent transférer des données pendant une durée importante. Pour de

meilleures performances pour les PCI, vous devez choisir higher values. Les

choix vont de 32 à 248.

Mettre cette option sur Enabled pour spécifier que le contrôleur IDE sur le bus

local PCI est en "bus mastering". Les choix sont : Disabled, Enabled.

Cet élément permet de spécifier une ligne d’IRQ pour chaque slot PCI. Les

choix sont : 3, 4, 5, 7, 9, 10, 11 et Auto. En choisissant Auto cela permet au

BIOS de déterminer automatiquement les lignes d’IRQ pour chaque slot PCI.

Active ou désactive le contrôleur Floppy (disquette).

Cet élément permet de spécifier le port pour les E/S du port série1 (COM A)/

et du port série 2 (COM B). En choisissant Auto cela permet à l’AMIBIOS de

détecter automatiquement le bon port pour les E/S. Les choix sont : Auto,

3F8/COM1, 2F8/COM2, 3E8/COM3, 2E8/COM4 et Disabled.

Cet élément permet d’indiquer le mode de fonctionnement pour le port série 2.

Les choix sont : Normal, 1.6uS, 3/16 Baud et ASKIR (les 3 derniers modes

opératoires sont déstinés à la fonction IR).

Choisir IRRX/IRTX quand vous utilisez un module infra rouge connecté au

connecteur (J7). Choisir SINB/SOUTB quand vous connectez un adaptateur

au COM B.

Permet de spécifier l’adresse du port d’entrée/sortie (I/O) pour le port

parallèle. Choisir Auto permet à l’AMIBIOS de déterminer automatiquement

la bonne adresse du port I/O. Les choix sont : Auto, 378, 278, 3BC et

Disabled.

Permet de choisir le mode de fonctionnement du port parallèle : ECP,

Normal, Bi-Dir ou EPP.

Permet de selectionner la version EPP utilisée par le port parallèle, si le port

est en mode EPP. Les choix sont : 1.7 et 1.9.

Quand le port parallèle est sur Auto, cela indique que le BIOS détermine

automatiquement l’IRQ du port parallèle.

Ce dispositif a besoin d’être configuré uniquement quand il est en mode

ECP. Quand il est en Auto, le BIOS détermine automatiquement le DMA

Channel pour le port parallèle.

Permet de spécifier l’adresse du port I/O du port Midi.

Cet élément est utilisé pour sélectionner la ligne d’IRQ du port Midi.

Cet élément est utilisé pour spécifier l’adresse du port jeu.

Ceci vous permet d’activer/désactiver le contrôleur IDE intégré. Les choix

sont : Disabled, Primary, Secondary et Both.

Cet élément contrôle le contrôleur Raid intégré. Ce champs n’apparaît que si

votre carte supporte la fonction IDE RAID. Les choix sont : Disabled, Enabled.

Cet élément est utilisé pour activer ou désactiver le dispositif (Audio

Codec’97). Il faut désactiver la fonction si vous voulez utiliser d’autres

contrôleurs pour un autre dispositif audio. Les choix sont : Disabled et

Enabled.

Cet élément est utilisé pour activer ou désactiver le dispositif MC’97.

Choisir Auto permet à la carte de détecter si un modem est utilisé. Si un

modem est utilisé, le contrôleur modem Codec’97 doit être activé, et dans le

cas contraire il faut choisir Disabled. Il faut désactiver le contrôleur si vous

voulez utiliser une autre carte contrôleur pour connecter un modem. Les

choix sont : Auto, Disabled et Enabled.

Cet élément permet d’activer ou désactiver les ports USB intégrés. Les choix

sont : All USB Port, Disabled, USB 1, USB 2.

Choisir All Device si vous voulez utiliser un matériel USB avec votre OS qui

ne supporte pas ou ne possède pas de drivers installés, tel que DOS et SCO

Unix. En position Choisir No Mice seulement si vous voulez utiliser un

matériel USB autre qu’une souris.

Cet élément vous permet d’activer ou de désactiver la fonction émulation du

port USB 64/60. Quand la fonction est activée, le clavier USB est en mesure

d’utiliser des combinaisons spéciales.
